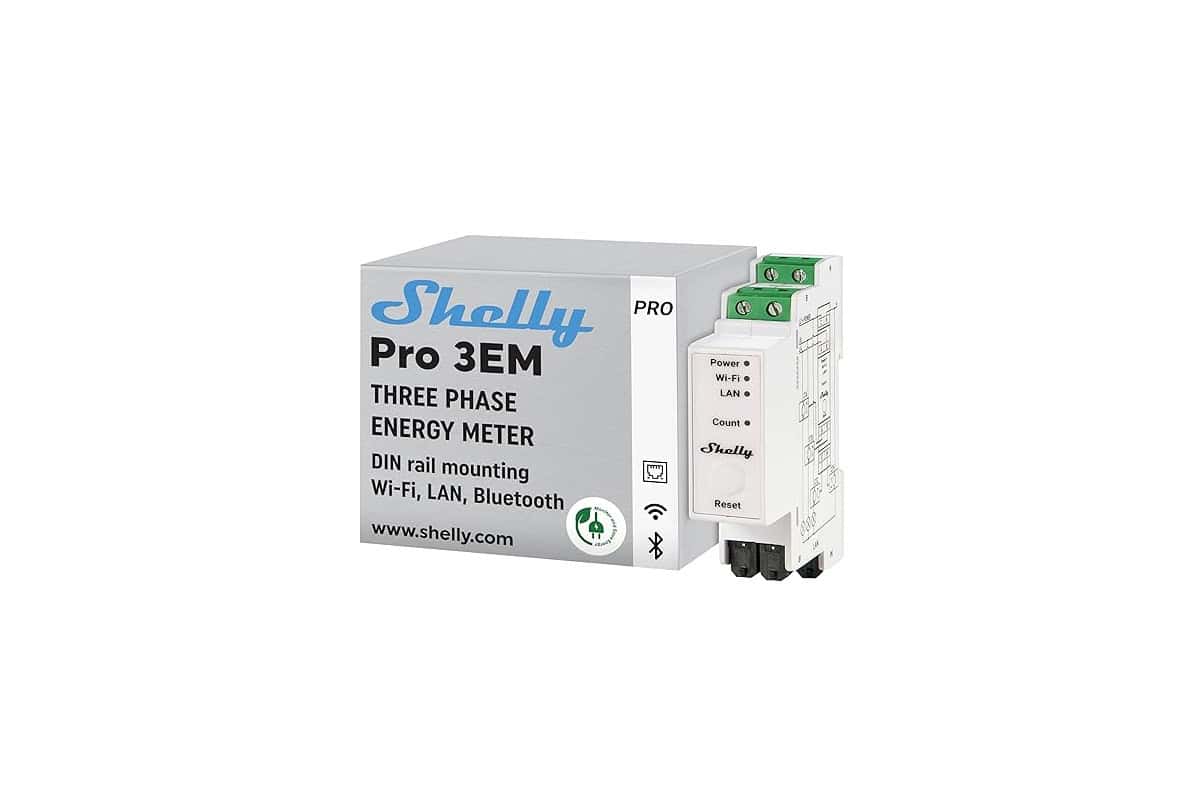

Shelly Pro 3EM – 120A
DIN-montierbarer 3-Phasen-Stromverbrauchsmessgerät der nächsten Generation
Der Shelly Pro 3EM ist ein WLAN-betriebenes, DIN-montierbares 3-Phasen-Stromverbrauchsmessgerät mit WLAN-, Bluetooth- und LAN-Konnektivität.
Mit seiner auf 1 % genauen aktiven Energiemessgenauigkeit kann der Shelly Pro 3EM genutzt werden, um den Verbrauch sämtlicher Haushaltsgeräte, Stromkreise und Bürogeräte einzeln zu überwachen.
Historische Daten werden für bis zu 60 Tage gespeichert, wobei jede Phase über eine einminütige Resolution verfügt.
Zusätzlich gestatten die Skripting-Funktionalitäten die Ausführung komplexer Szenarien und bieten erweiterte Überwachungsmöglichkeiten.
- bis zu 120 A für jede Phase und den Neutralleiter messen
- 4-Quadranten-Messung mit mehreren Anschlusstypen
- Genauigkeit der Klasse B für Wirkenergie (Übereinstimmung mit IEC 62053-21 auf der Grundlage von Herstellertests)
- Geeignet für Photovoltaik
- Erkennung von Fehlern in der Phasenfolge (Option)
- Optische Pulsanzeige des Energieverbrauchs
- 1 % genaue Messung
- Speicher, der über einen Zeitraum von bis zu 60 Tagen in 1-Minuten-Intervallen abgerufen werden kann

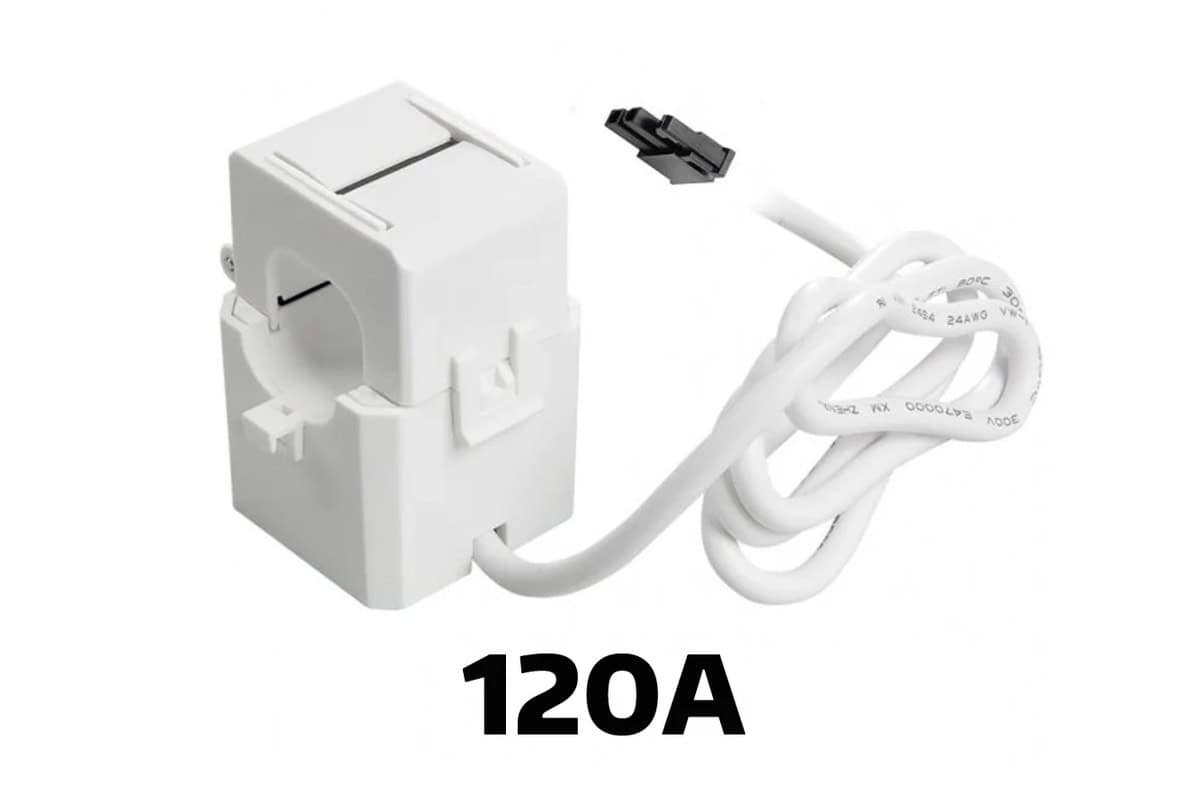

Hinweis: Paket beinhaltet drei Stück 120-A-Stromwandler
Technische Daten:
- ANSCHLUSS
- Spannungsversorgung: AC 110 - 240 V, 50/60 Hz
- Spannungsversorgung : DC N/A
- Neutralleiter erforderlich: Ja
- FUNKTIONEN
- Messeingänge: Vier Wandlereingänge
- Übertemperaturschutz: Ja
- Umgebungstemperatur: -20 °C bis 40 °C
- Luftfeuchtigkeit: 30 % bis 70 % relative Luftfeuchtigkeit
- Spannungsmesser: (RMS für jede Phase) 100 - 260 V
- Genauigkeit von Spannungsmessern: ±1 %
- Strommessgeräte (RMS über CT für jede Phase und den Neutralleiter): 0 - 120 A
- Genauigkeit von Strommessgeräten: ±1 % (2 - 120 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
- Leistungs- und Energiezähler: Wirk- und Scheinleistung; Leistungsfaktor; Grundlegend aktiv und grundlegend reaktive Energie
- Speicherung von Messdaten: Mindestens 60 Tage mit einer Datenauflösung von einer Minute
- Datenexport: CSV für aufgezeichnete PQ-Werte, JSON-Format-Export über RPC
- Eigenverbrauch des Geräts: < 3 W
- FREQUENZ
- Frequenzband: 2,4 MHz
- Max. HF-Leistung: < 20 dBm
- KONNEKTIVITÄT
- WLAN-Protokoll: 802.11 b/g/n
- WLAN-Reichweite: Bis zu 30m in Innenräumen und 50 m im Freien (abhängig von den örtlichen Gegebenheiten)
- Bluetooth-Protokoll: 4.2
- Bluetooth-Reichweite: Bis zu 10 m in Innenräumen und 30 m im Freien (abhängig von den örtlichen Gegebenheiten)
- MCU
- CPU: ESP32-D0WDQ6
- Flash: 16 MB
- Firmware-Fähigkeiten
- Webhooks (URL actions): 20 mit fünf URLs pro hook
- Skripting: mJS
- MQTT: Ja
- CoAP: Nein
- EIGENSCHAFTEN

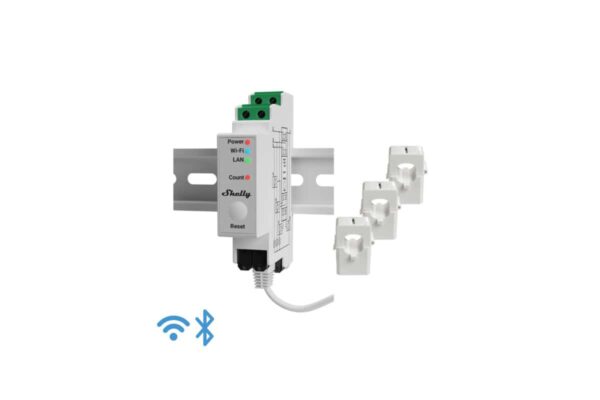

- Stromwandler:3 x CT120 im Lieferumfang enthalten

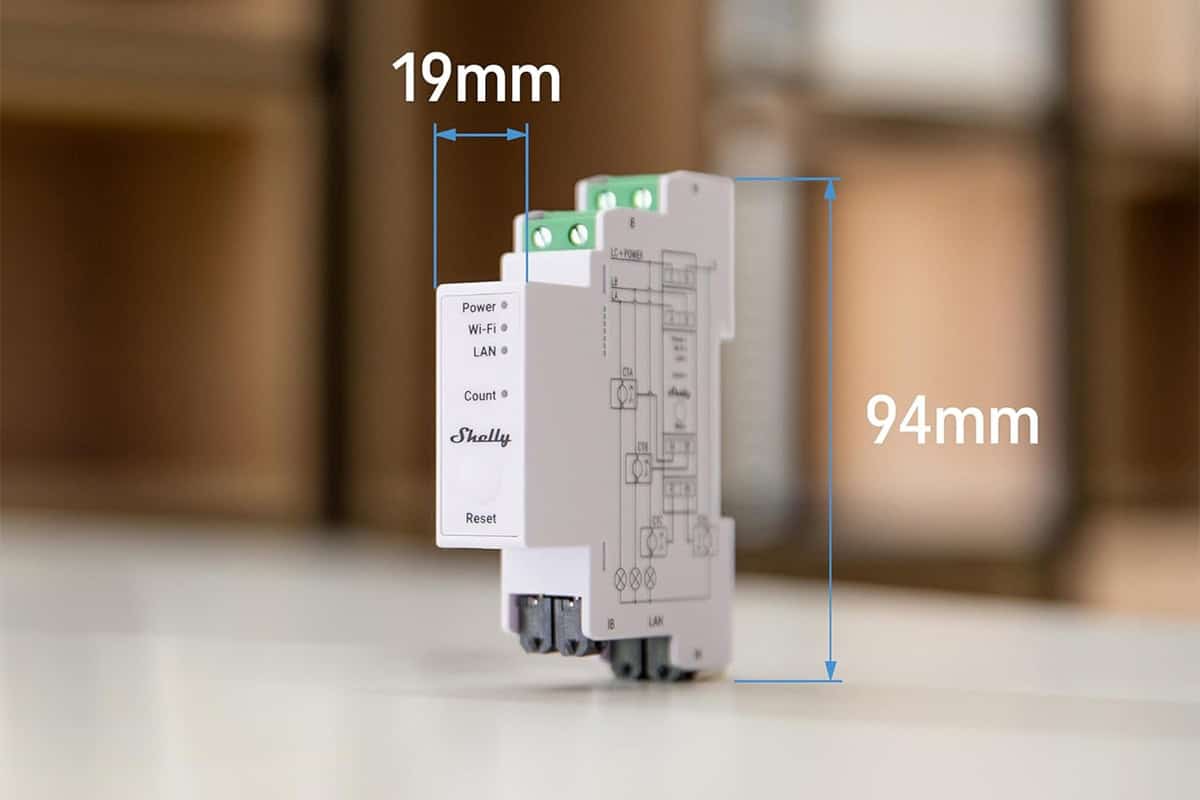

- Größe (H x B x T): 94 x 19 x 69 ±0,5 mm
- Gewicht: 62 ±1 g
- Montage: DIN Schiene
- Schraubklemmen: max. Drehmoment 0,4 Nm
- Querschnitt des Leiters: 0,5 bis 2,5 mm² / 20 bis 14 AWG (Massiv-, Litzen- und Aderendhülsen)
- Länge des abisolierten Leiters: 6 bis 7 mm
- Gerätematerial: Kunststoff
- Farbe: Weiß
- Max. Höhe: 2000 m
